1. 簡介

IVY400D是一款采用NXP公司高集成度讀卡芯片 MFRC400開發的IC卡讀寫模塊，采用4層PCB設計，具有高可靠性、良好的電磁兼容性能。產品完全兼容ISO15693協議，可對I.Code 2,Tag-it等卡片的讀寫操作。

模塊內部集成了ISO15693協議，開發人員只需通過通信接口發送簡單的命令便可以完成對IC卡的讀寫操作，而無需理解復雜的IC卡通信協議；詳盡的開發文檔和完善的開發例程可大大減少您的產品開發難度，縮短產品開發周期，幫助您方便、快捷地將當今最流行的非接觸式IC卡技術融入您的系統中。

2. 選型指南

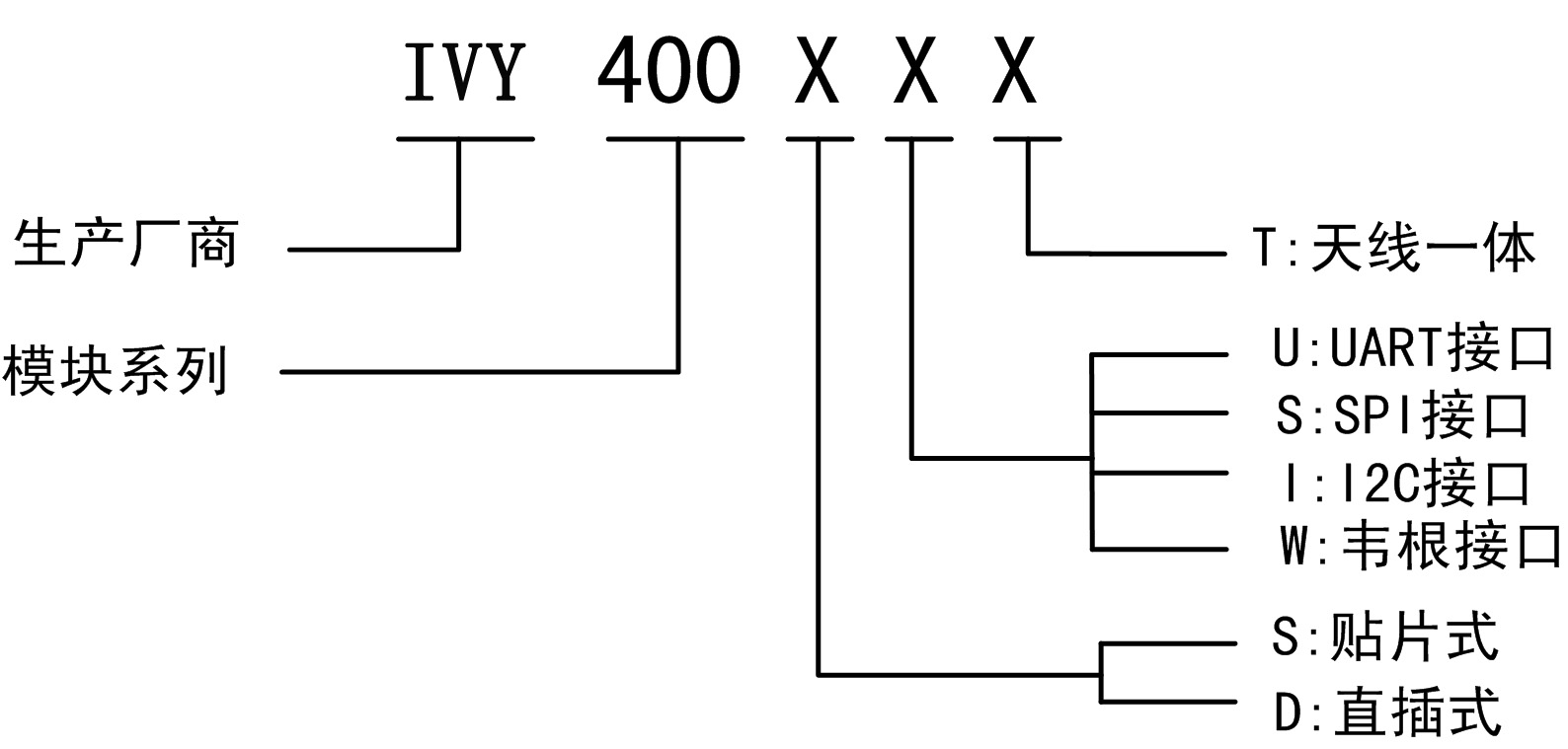

2.1IVY400D列模塊命名規則

2.2選型表

IVY400D系列模塊訂購信息如表 。

型號直插式貼片式UARTSPI   I2C天線一體

IVY400DU√——√        ——    ————

IVY400DS√————   √     ————

IVY400DI√——————√——

IVY400DUT√——√        ——     —— √

IVY400DST√————  √     —— √

IVY400DIT√——————√ √

4. 硬件描述

4.1管腳說明

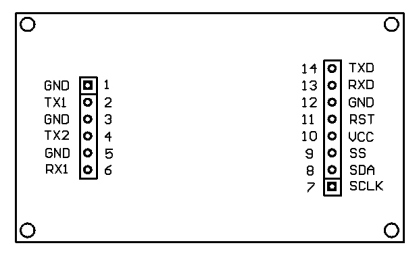

IVY400D管腳分布如圖所示。

器件管腳說明列表

管腳  符號功能

1GND天線GND

2TX1天線發射引腳TX1

3GND天線GND

4TX2天線發射引腳TX2

5GND天線GND

6RX1天線接收引腳TX2

7SCLK保留

8SDA保留

9SS保留

10VCC模塊電源引腳

11RST模塊復位引腳

12GND模塊電源地

13RXDUART數據接收管腳RXD

14TXDUART數據發送管腳TXD

注：UART的波特率默認為19200bit/s，有特殊要求的用戶請事先向銷售工程師說明。

4.2接口方式和典型應用

4.3接口方式

IVY400D通過UART進行通信，用戶只需通過UART發送簡單的命令便可完成對IC卡的讀、寫操作。典型應用電路圖如圖所示。

5. 通信協議

5.1UART通信接口

UART數據幀格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。

波特率：19200bps

主機每發送一個命令，模塊都有應答。正常通信時，一幀數據中，發送兩個字節數據的時間間隔不能大于6ms，若大于6ms，則作為超時處理。

6. 免責聲明

●開發預備知識

IVY400系列模塊將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

●EMI與EMC

IVY400系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。

IVY400系列模塊的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。

●修改文檔的權利

廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY400系列模塊相關文檔修改的權利。

●ESD靜電放電保護

IVY400系列模塊部分元件內置ESD保護電路，但當模塊的惡劣的環境中使用時，依然建議用戶在設計底板時提供ESD保護措施。安裝IVY400系列模塊時，為確保安全請先將積累在身體上的靜電釋放，如佩戴可靠接地的靜電環等；焊接過程中也應該注意釋放靜電，如確保焊接設備接地良好等。

天線一體IC卡讀寫模塊IVY400D具有以下特點：

◆四層PCB設計，具有高可靠性和良好的EMC性能；

◆頻率13.56MHz，支持ISO15693協議；

◆可對I.Code 2,Tag-it等卡片的讀寫操作；

◆讀卡距離遠，5~10cm；

◆多種通信接口，可選RS232、UART、SPI接口；

◆開發簡單，可提供詳盡的開發文檔和完善的C51應用例程；

◆體積小巧，易于集成到設備中；

 天線一體IC卡讀寫模塊IVY400D電氣參數

3.1極限參數

工作溫度…………………………………………………………………………-20℃~+85℃

貯存溫度……………………………………………………………………… -40℃~+125℃

供電電壓(vcc to vss)…………………………………………………………-0.3V~+5.5V

管腳對地電壓……………………………………………………………………-0.3V~+5.0V

每個管腳最大IOL…………………………………………………………………    ±2mA

相對濕度 …………………………………………………………………………  5%~95%

注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。

3.2直流特性

測試條件Temperature=+25℃。

器件直流特性表

符號參數      測試條件   最小值     典型值最大值單位

VCC工作電壓          4.5                 5.0           5.5V

IDC1電流消耗正常模式  110        115         125       mA

IDC2電流消耗待機模式    20          22             35      mA

VIL     輸入低電平        VSS            VSS+0.6V

VIH     輸入高電平     0.8VCC                VCCV

VOL輸出低電平 I(OLMAX)=-6mA  VSS             VSS+0.6V

VOH輸出高電平 I(OHMAX)=6mA VCC-0.6        VCCV
